WAGO
Morsetto di connessione WAGO 2 vie, 4mm², IP20, 221-412, installazione rapida, confezione da 100 pezzi, marchio CE e RoHS
26,95
Morsetti di collegamento
I morsetti di collegamento sono componenti essenziali in qualsiasi installazione elettrica. Garantiscono una connessione sicura, ordinata e affidabile tra due o più fili elettrici, senza la necessità di saldature o collegamenti provvisori. Scegliendo il morsetto di collegamento giusto, si prevengono cortocircuiti e si garantisce un'alimentazione stabile.
9 prodotti
-
-
WAGOMorsetto di connessione Wago 3 poli 4mm² IP20 221-413 50 pezzi per una gestione dei cavi semplice
16,95 -
WAGO
Morsetto di connessione WAGO 2 vie 4mm² collegamento cavi, IP20 a prova di polvere, installazione sicura e rapida, certificato CE e RoHS
6,95 -
WAGOWago morsettiera passante a 2 vie 4mm² 221-2411 - 60 pezzi, IP20, CE, RoHS, 220-240V AC, design compatto
20,95 -

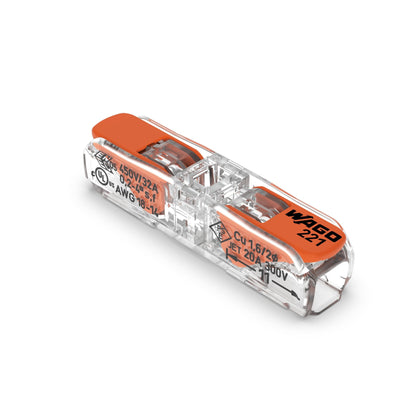

WAGOWAGO morsetto passante 2 poli 4mm² IP20 Certificato CE 221-2411 - 12 pezzi
6,95 -

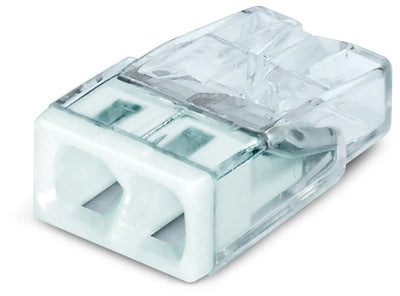

WAGOWago morsetto di giunzione a 2 vie 0,5-2,5 mm² 2273-202 - IP20 per cablaggi sicuri e installazioni compatte - 100 pezzi
12,95 -

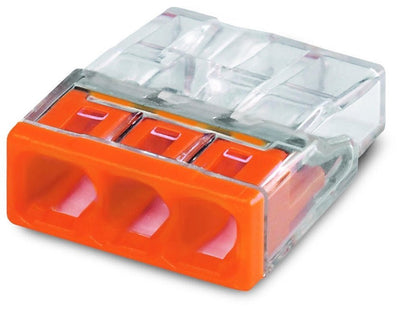

WAGOWago morsettiera 3-vie 0,5-2,5 mm² 2273-203 - IP20 compatto e affidabile per piccoli spazi - 100 pezzi
12,95 -
WAGOMorsetto di giunzione 5 vie WAGO 2273-205 per fili da 0,5-2,5 mm², IP20, certificato CE & RoHS, confezione da 100 pezzi
18,95 -

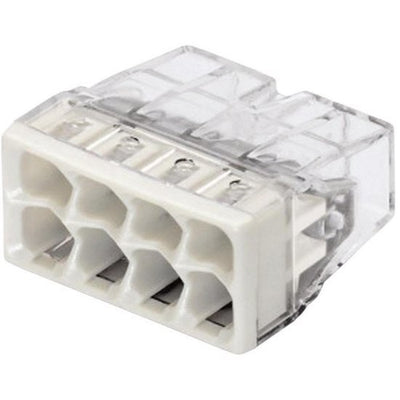

WAGOMorsetto di giunzione WAGO 8 vie per cavi da 0,5-2,5 mm², protezione IP20, certificato CE, ideale per spazi compatti
16,95
Quali tipi di morsetti di collegamento esistono?
Esistono vari tipi di morsetti di collegamento, ognuno con applicazioni e vantaggi specifici. I più comuni sono:
Morsetti a innesto (Connettori push-in)
I morsetti a innesto, spesso chiamati anche connettori push-in o morsetti Wago, sono una scelta moderna e molto popolare per collegare i fili in modo rapido e sicuro. Per la maggior parte delle applicazioni, non richiedono attrezzi e dispongono di un semplice meccanismo "push-in" (a innesto) o "a leva" per bloccare saldamente il filo spellato. L'involucro trasparente permette di controllare visivamente la connessione, aumentando la sicurezza. Sono disponibili per una vasta gamma di spessori e tipi di filo, inclusi conduttori rigidi, flessibili e a trefoli sottili, a seconda del modello (ad esempio, la serie Wago 221 per tutti i tipi di filo).
Morsettiere a vite (Mammut)
Le morsettiere a vite sono il metodo di connessione tradizionale, costituito da un alloggiamento in plastica o ceramica con morsetti metallici che fissano i fili tramite viti. Sebbene molto conosciute, oggi sono meno raccomandate per le installazioni permanenti, specialmente con cavo rigido. Tuttavia, sono ancora adatte per i cavi flessibili, ad esempio per collegare una lampada, a condizione che si utilizzi un puntale (capocorda a bussola) per evitare lo sfilacciamento. Inserire più fili sotto una stessa vite non è sicuro e dovrebbe essere evitato.
Morsetti a vite
I morsetti a vite sono morsetti robusti in cui una vite serra direttamente il filo. Offrono una connessione molto solida e sono adatti per correnti elevate e sezioni di cavo maggiori. È necessario un serraggio adeguato con l'attrezzo appropriato e, in ambienti con molte vibrazioni, potrebbero essere necessari controlli regolari.
A cosa bisogna prestare attenzione quando si usano i morsetti di collegamento?
L'installazione corretta dei morsetti di collegamento è cruciale per la sicurezza e l'affidabilità del vostro impianto elettrico.
Staccare sempre la corrente
Prima di iniziare qualsiasi lavoro sui cablaggi elettrici, è assolutamente essenziale staccare la corrente dall'interruttore generale o dal circuito corrispondente nel quadro elettrico. Utilizzate un tester di tensione per assicurarvi che i fili non siano sotto tensione. Questo previene scosse elettriche e cortocircuiti.
Spellare correttamente i fili
Spellate l'isolante del filo elettrico alla lunghezza raccomandata per il morsetto specifico, di solito tra 9 e 13 mm. Spellarne troppo poco può causare un contatto debole, mentre spellarne troppo può comportare un rischio di cortocircuito a causa del rame esposto al di fuori del connettore. Per i conduttori flessibili o a trefoli sottili, è consigliabile utilizzare un puntale per una connessione migliore e più sicura.
Scegliere il connettore giusto per tipo e sezione del filo
Non ogni connettore è adatto per ogni tipo di filo (rigido, flessibile, a trefoli sottili) o sezione del filo (espressa in mm² o AWG). Controllate sempre le specifiche del connettore per garantire la compatibilità con i fili da collegare. Ad esempio, non utilizzate morsetti standard per cavi flessibili senza puntali, a meno che il connettore non sia specificamente progettato per l'uso con cavi flessibili.
| Tipo di filo | Descrizione | Applicazione tipica |
|---|---|---|
| Filo rigido (cavo unipolare) | Singolo nucleo di rame solido | Installazioni fisse (muri, scatole) |
| Cavo flessibile (a trefoli) | Molteplici sottili fili di rame | Collegamento di illuminazione, elettrodomestici |
| Conduttore a trefoli sottili | Trefoli ancora più sottili, flessibile | Elettronica, circuiti complessi |
Installare in un contenitore adeguato
Le connessioni elettriche devono essere sempre protette da agenti esterni come polvere e umidità. Secondo la norma CEI 64-8, i collegamenti dei conduttori devono sempre essere realizzati all'interno di una scatola di derivazione idonea, scatola da incasso, o altro contenitore omologato che soddisfi il grado di protezione IP richiesto (per ambienti esterni o umidi). Non è consentito utilizzare morsetti di collegamento a vista al di fuori di tali contenitori.
Controllare la connessione
Dopo aver collegato i fili, tirateli delicatamente per verificare che siano saldamente fissati nel connettore. Con i morsetti a innesto trasparenti, è possibile controllare visivamente se il filo spellato è inserito completamente fino in fondo e che non ci sia rame nudo visibile all'esterno del connettore.
