Materiale di Installazione

Gli Elementi Fondamentali di un Sistema di Illuminazione a Binario

Un sistema completo di illuminazione a binario è composto da vari componenti che lavorano insieme per fornire alimentazione e posizionare i faretti a binario. La scelta dei componenti giusti dipende dal numero di gruppi di illuminazione desiderati e dalla disposizione dello spazio.

Profili dei Binari: La Base per un'Illuminazione Flessibile

I profili dei binari sono i supporti del sistema. Sono disponibili in varie lunghezze e colori. Si distingue tra binari monofase e trifase:

• Binario monofase: Questi binari forniscono un unico circuito di alimentazione e sono adatti in situazioni in cui tutti gli apparecchi collegati devono essere accesi o spenti contemporaneamente. L'installazione è tipicamente semplice e lineare.
• Binario trifase: Questa variante è suddivisa in tre circuiti di alimentazione separati, il che consente di accendere o dimmerare indipendentemente più gruppi di apparecchi. Ciò fornisce un elevato grado di controllo sull'illuminazione in diverse zone all'interno di uno spazio ed è spesso la scelta preferita per le applicazioni commerciali.

I profili vengono montati direttamente al soffitto o installati più in basso utilizzando delle sospensioni.

Connettori di Alimentazione: Fornire Energia al Sistema a Binario

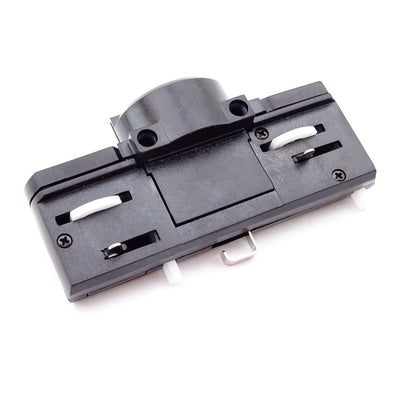

Per fornire alimentazione al sistema a binario, si utilizza un connettore di alimentazione. Questo collega il cavo elettrico dalla rete al binario. Esistono diversi tipi:

• Alimentatore di testa: Questo tipo viene posizionato all'inizio o alla fine di un profilo del binario.
• Alimentatore centrale: Questo connettore viene utilizzato per fornire alimentazione al centro di un sistema a binario più lungo o per collegare e alimentare due profili di binario contemporaneamente.

Per i sistemi trifase, è importante collegare il connettore di alimentazione con un cavo elettrico a cinque conduttori, dove L1, L2 e L3 rappresentano le fasi separate, insieme ai fili di neutro e di terra.

Connettori: Creare Layout Personalizzati

I connettori sono essenziali per unire i profili dei binari e creare la forma desiderata del sistema a binario. Questi adattatori forniscono continuità sia meccanica che elettrica tra i segmenti.

Un aspetto cruciale dei connettori è l'indicazione della posizione della messa a terra con 'L' (sinistra, left) o 'R' (destra, right). Per creare un sistema funzionale, un connettore con un lato di messa a terra 'L' deve essere sempre seguito da uno con un lato di messa a terra 'R', e viceversa. Ciò garantisce la corretta continuità elettrica e la sicurezza.

I connettori comuni includono:

• Connettori lineari: Uniscono due binari in linea retta.
• Connettori ad angolo: Permettono una svolta di 90 gradi.

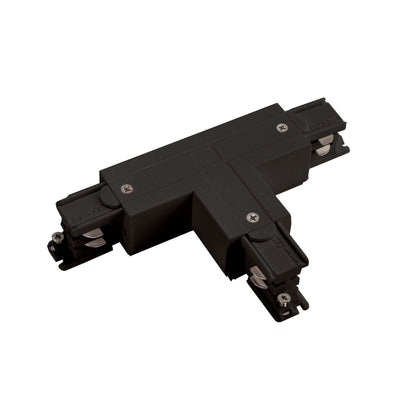

• Connettori a T: Creano una diramazione da un binario principale. I connettori a T hanno un lato di messa a terra unico e due che si ripetono (L-R-R o R-L-L). L'alimentazione entra dal lato unico e viene distribuita in due direzioni.
• Connettori a croce (connettori a X): Forniscono quattro punti di connessione, creando due linee di alimentazione parallele. Un connettore a X non supporta una divisione a tre vie, ma solo due linee interconnesse.

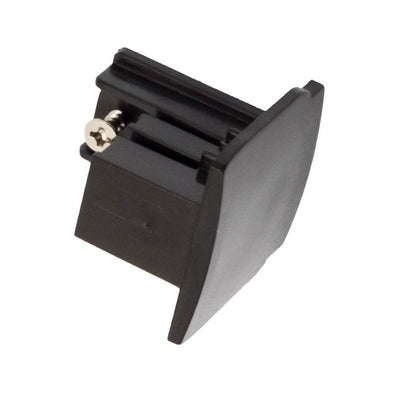

Dopo aver installato i binari e i connettori, le estremità aperte devono essere coperte con tappi di chiusura. Ciò aumenta la sicurezza e conferisce al sistema una finitura ordinata.

Installazione Passo-Passo di un Sistema di Illuminazione a Binario

L'installazione di un sistema di illuminazione a binario richiede precisione, ma è realizzabile con l'approccio giusto. Ecco una pratica guida passo-passo:

1. Disattivare l'alimentazione: Iniziare sempre disattivando l'alimentazione principale dal quadro elettrico e verificare con un tester di tensione che non ci sia corrente. Questa è una misura di sicurezza necessaria.
2. Determinare e segnare il layout: Decidere la posizione esatta dei binari sul soffitto o sulla parete. Segnare attentamente i fori con una matita, tenendo conto della lunghezza dei profili e delle posizioni dei connettori e dei punti di alimentazione. Assicurarsi che ci siano abbastanza punti di fissaggio per sostenere il peso dei binari e degli apparecchi.
3. Forare e inserire i tasselli: Eseguire i fori nelle posizioni segnate con un trapano adatto (tipicamente 6 mm per i tasselli standard). Quindi, inserire i tasselli appropriati.
4. Montare i profili dei binari: Fissare saldamente i profili dei binari al soffitto o alla parete con delle viti. Assicurarsi che i binari siano a livello per un aspetto elegante.
5. Collegare il connettore di alimentazione: Fissare il connettore di alimentazione nella posizione desiderata sul binario. Collegare i fili elettrici (marrone per la fase, blu per il neutro, giallo-verde per la terra e, se applicabile, L2, L3 extra per i sistemi trifase) dall'alimentazione ai terminali corretti nel connettore di alimentazione. Assicurarsi che tutte le connessioni siano ben salde.
6. Installare i connettori: Se il sistema è composto da più segmenti di binario, installare i connettori tra i profili. Prestare molta attenzione alle marcature 'L' e 'R' per il corretto allineamento della messa a terra e la connessione elettrica.
7. Applicare i tappi di chiusura: Posizionare i tappi di chiusura sulle estremità aperte del binario. Questo è importante per la sicurezza e per una finitura gradevole.
8. Riattivare l'alimentazione e testare: Una volta che tutti i componenti sono assemblati correttamente, riattivare l'alimentazione e testare il sistema di illuminazione a binario per verificarne il corretto funzionamento.

Considerazioni per un'Illuminazione a Binario Funzionale

Oltre all'installazione di base, ci sono alcuni punti aggiuntivi che possono influire sulla funzionalità e sulla durata del vostro sistema di illuminazione a binario.

Capacità e Carico Massimo

Ogni sistema a binario ha un carico elettrico massimo che può sopportare. È importante non superare questo limite con il wattaggio totale di tutti i faretti a binario collegati e di qualsiasi altro dispositivo. Consultare sempre le specifiche dei profili e del connettore di alimentazione per evitare il sovraccarico. Il carico massimo è solitamente specificato nella documentazione tecnica del prodotto.

Integrazione con DALI e Altri Sistemi di Controllo

Per un controllo avanzato dell'illuminazione, come la dimmerazione dettagliata e la creazione di scene luminose complesse, l'illuminazione a binario può essere integrata con sistemi come DALI (Digital Addressable Lighting Interface). Ciò richiede faretti a binario compatibili con DALI e possibilmente moduli o driver DALI da posizionare sul binario o nelle sue vicinanze. Il cablaggio per il controllo DALI di solito corre lungo i conduttori di alimentazione nel binario o utilizza un cablaggio separato.

Distanza tra i Faretti e Distribuzione Ottimale della Luce

La distanza tra i faretti a binario dipende dal loro flusso luminoso (lumen) e dal livello di illuminazione desiderato sulla superficie. Per apparecchi con un flusso luminoso superiore a 1200 lumen, si raccomandano generalmente circa tre metri quadrati per faretto. Per faretti superiori a 1800 lumen, si può arrivare fino a quattro metri quadrati per sorgente luminosa per un'illuminazione generale uniforme. Per l'illuminazione d'accento, i faretti possono essere posizionati più vicini.

Altezza di Montaggio del Sistema a Binario

L'altezza di montaggio dei binari influisce sia sullo spazio percepito che sull'efficacia dell'illuminazione. Un'altezza da 2,40 a 3 metri dal pavimento è spesso funzionale. Poiché i faretti a binario stessi hanno un'altezza di 20-30 cm, ciò si traduce in un livello di illuminazione confortevole.

Con le giuste conoscenze e materiali, la configurazione di un robusto sistema di illuminazione a binario è un processo semplice. La flessibilità offerta da questi sistemi li rende una scelta eccellente per molti ambienti in cui è necessaria un'illuminazione dinamica e adattabile.
